Hangzhou Huaxing Kechuang Holding Group Co., Ltd. es uno de los principales fabricantes y proveedores de rodamientos de precisión b7020-e-t-p4s-ul en China. Como contamos con equipos de producción líderes en el mundo y sólidas capacidades de fabricación, le damos una calurosa bienvenida para que compre rodamientos a granel de alta calidad a precios competitivos en nuestra fábrica.

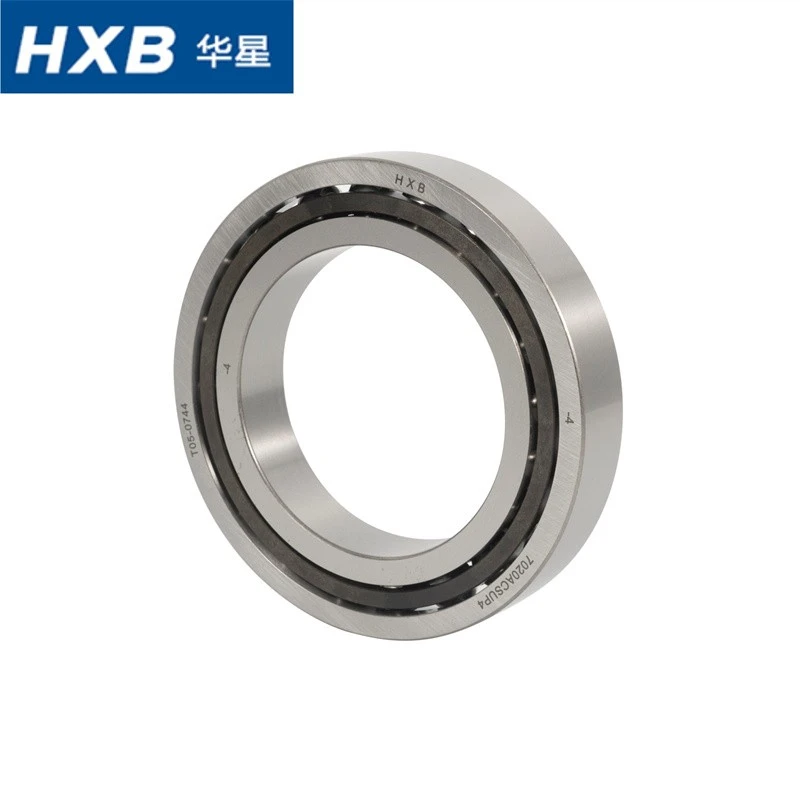

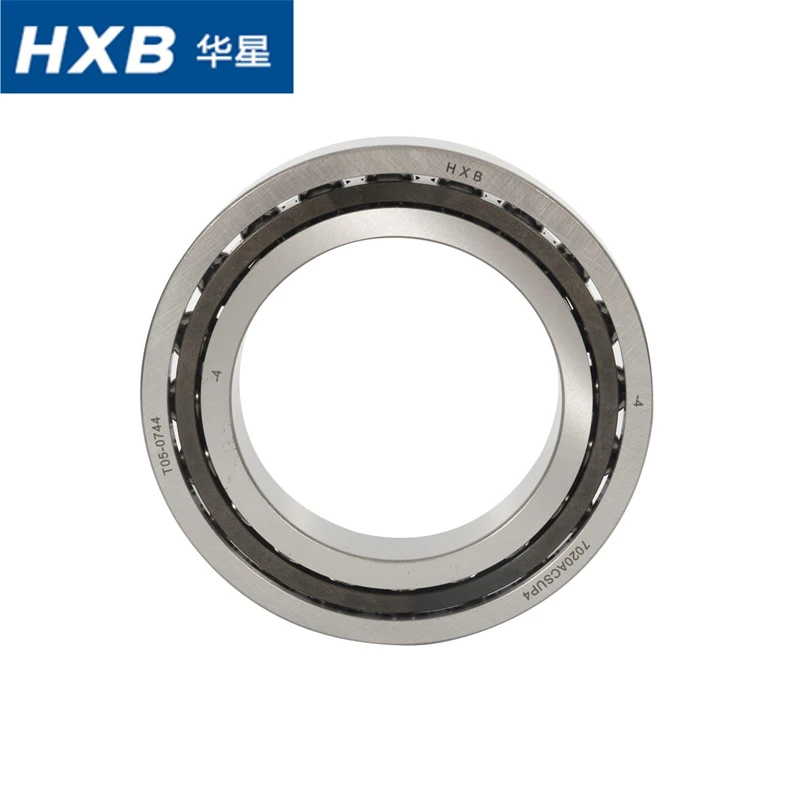

Rodamiento de bolas de contacto angular-Rodamiento de precisión-7020ACSUP4

También conocido como S7020CDP4A, B7020-E-T-P4S-UL, 7020ACDP4

Datos técnicos

Ø interior (mm):	80
Ø exterior (mm):	125
Ancho (mm):	22
Ángulo de contacto:	15 grados
Sello:	Abierto
Material del elemento rodante:	Acero
Material de la jaula:	Poliamida o resina fenólica
Clase de tolerancia:	P4S
Lubricación:	Grasa o Aceite
Peso del producto:	0,85kg

Tipo	Dimensiones					Dimensión del pilar				Clasificación de carga		Valor de velocidad		Peso
	milímetros					milímetros				N		rpm		(kg)
	d	D	B	R mín.	r1 minuto	da	da	Real academia de bellas artes máximo	ra1 máximo	cr	cor	Peinaduras	N grasa
71920 C	100	140	20	0.6	0.6	127.2	132.0	0.6	0.6	51500	57000	14000	10500	0.8
71920 AC	100	140	20	0.6	0.6	127.2	132.0	0.6	0.6	48500	54000	12000	9000	0.8
7020 C	100	150	24	1.5	0.6	134.2	140.1	2.0	1.0	78000	83000	13500	10000	1.25
7020 CA	100	150	24	1.5	0.6	134.2	140.1	2.0	1.0	74000	79000	11500	8600	1.25

B7020-E-T-P4S-UL es unrodamiento de husillo de gran-tamaño, alta-rigidez, emparejado universal, íntegramente-acero de súper-precisiónpara sistemas de husillo de extremo alto-de alta velocidad-y de velocidad media-alta-. Cada código representa atributos estructurales y de rendimiento exclusivos:

B7020: Rodamiento de contacto angular de gran-diámetro 7020 de ultra-precisión (diámetro interior de 100 mm, diámetro exterior de 150 mm), perteneciente a la especificación de rodamientos de husillo de gran-escala, utilizado para unidades de husillo de alta-carga y gran-carrera.

E: Ángulo de contacto grande de 25 grados, rigidez axial significativamente mejorada y capacidad de carga compuesta, configuración del núcleo para husillos de precisión de servicio pesado-.

T: Jaula tipo ventana-con fibra-reforzada con fibra de alta resistencia-, resistencia a altas temperaturas, baja fricción, anti-deformación, que se adapta a cargas-altas-a largo plazo y funcionamiento continuo a alta-velocidad.

P4S: Calidad especial de ultra-alta precisión, banda de tolerancia estrecha, precisión dimensional nivel P4, precisión de descentramiento rotacional mejorada al nivel P2, mucho más alta que los rodamientos P4 estándar, lo que garantiza una rotación estable de ultra-precisión.

UL: Rodamiento único universal para emparejamiento gratuito. Todos los rodamientos individuales tienen parámetros de tolerancia consistentes, lo que permite a los fabricantes de husillos combinar arbitrariamente combinaciones DB/DT/QBC y ajustar la precarga según demanda, con una gran flexibilidad de ensamblaje.

Características

Los rodamientos de precisión son adecuados para cargas radiales y axiales elevadas en una dirección.
También tiene capacidad de carga axial en ambos lados en disposición X- u O-en pares.
Grado de precisión: P4S (dimensiones principales al menos según ISO-clase de tolerancia 4).
Todas las tolerancias de funcionamiento se clasifican según la clase de tolerancia ISO-2.
Está diseñado para una alta precisión de funcionamiento y altas velocidades con máxima rigidez y seguridad operativa.
Junta: diseño abierto (sin junta).
Intercambio: 7020-E-T-P4S-UL, 7020CTA/P4S, 7020CTRP4 (NSK), 7020CD/P4A, 7020CTA P4 SUL.
Aplicación: husillo eléctrico, máquina de tallado de madera, máquina de grabado, enrutador CNC, máquina CNC, cojinete de husillo de máquina herramienta.

Aplicaciones

confiando enespecificación de gran-tamaño, rigidez de carga-pesada, ultra-precisión P4S y emparejamiento flexible UL, este rodamiento se utiliza exclusivamente para husillos CNC de alta-gran-escala y equipos de procesamiento de precisión de servicio pesado-, con escenarios de aplicación precisos como los siguientes:

4.1 Husillos grandes del centro de mecanizado vertical y horizontal

Es el rodamiento principal compatible para-centros de mecanizado de servicio pesado, centros de mecanizado de pórtico grandes y husillos de centros de mecanizado con varillaje de cinco-ejes. Se adapta al semiacabado de carga media-pesada-y al acabado de precisión de piezas mecánicas grandes, suprimiendo eficazmente la vibración del husillo y la deflexión del corte, lo que garantiza una alta precisión dimensional de piezas de trabajo grandes.

4.2 Husillos de máquinas rectificadoras de precisión de servicio pesado-

Ampliamente utilizado en rectificadoras de grandes superficies, rectificadoras cilíndricas externas y equipos rectificadores de rodillos de precisión. Su descentramiento ultra-bajo y su alta rigidez eliminan las vibraciones del rectificado, mejoran el acabado de la superficie de la pieza de trabajo y la precisión de la redondez, y cumplen con los requisitos de procesamiento de alta-precisión de las piezas de eje y manguito.

4.3 Unidades de husillo eléctrico grandes-de alta potencia

Combinado con husillos eléctricos industriales de alta-potencia y grandes husillos de motor de alta-frecuencia, adecuados para corte pesado de moldes, procesamiento de piezas aeroespaciales y producción por lotes de componentes de precisión para automóviles. Equilibra una capacidad de carga de alta-potencia y una estabilidad de funcionamiento a alta-velocidad, lo que respalda una producción industrial ininterrumpida a largo-plazo.

4.4 Equipos de husillo personalizados-de alta gama

Debido a la ventaja de emparejamiento gratuito universal de UL, es especialmente aplicable para husillos grandes personalizados no-estándar, husillos de máquinas herramienta para fines-especiales y sistemas de husillos combinados de múltiples-rodamientos. Los fabricantes de husillos pueden ajustar de manera flexible el espacio del ensamblaje y la precarga para adaptarse al diseño estructural personalizado y a los requisitos diversificados de las condiciones de trabajo.

4.5 Equipos de procesamiento industrial de precisión-de servicio pesado

Adecuado para grandes máquinas perforadoras de precisión, equipos de procesamiento de compuestos de fresado y perforación, equipos de procesamiento auxiliar de semiconductores-a gran escala y mecanismos giratorios de precisión de automatización de servicio pesado-, que cumplen con los requisitos duales de operación de carga pesada-y transmisión de ultra-alta precisión.

Ventajas

∗ 30 añosde desarrollo dedicado

HXB fue fundada en 1995, con casi30 añosde desarrollo dedicado, HXB ahora opera6subsidiarias.

∗ 2 centros de I+D de alta-tecnología

∗ 2 fábricas de fabricación modernas- Hangzhou Yijia Precision Bearing Co., Ltd. y Zhejiang Ruiyang Bearing Technology Co., Ltd.

∗ Apoyado por avanzadoSistemas digitales de gestión MES y SPC.

∗ IATF16949:2016, ISO9001:2015 e ISO14001certificaciones

∗ Equipos-de alta gama y materiales-de alta calidad

Acerca de HXB

1. Fábrica de Hangzhou - YJB

Fundada en junio de 2007,YJBEstá situado en Hangzhou. Como filial deGrupo HXB, somos una empresa nacional de alta-tecnología y una empresa provincial de ciencia y tecnología que se especializa en I+D y fabricación dealta-precisión, alta-velocidad, avanzada, especial y profesionalaspectos.

Tamaño del producto:Diámetro interior Φ3–Φ300 mm
Clases de precisión:P2, P4 (grados de ultra-precisión)
Capacidad Anual:3 millones de juegos de rodamientos de precisión en una fábrica eficiente y inteligente

Productos principales

Rodamientos de husillo de precisión
Rodamientos de bolas de contacto angular

Rodamientos de servomotor
Cojinetes de bomba de vacío
Rodamiento de soporte de husillo de bolas

Certificados

Exhibición

Preguntas frecuentes

P1: ¿Por qué este modelo adopta el diseño de emparejamiento universal UL en lugar del emparejamiento fijo de fábrica?

R1: Los husillos de gran-tamaño y servicio pesado-tienen diversos diseños estructurales y requisitos de precarga y espaciado de ensamblaje inconsistentes. El diseño de rodamiento único-universal UL permite a los fabricantes combinar libremente combinaciones DB/DT y ajustar-la precarga de acuerdo con las estructuras reales del husillo, logrando un ensamblaje personalizado. Evita la mala compatibilidad de los rodamientos emparejados-fijos de fábrica para husillos grandes no-estándar, con una mayor flexibilidad de aplicación.

P2: ¿Cuál es la diferencia entre la precisión P4S y el grado P4 ordinario?

R2: P4S es un grado de ultra-precisión mejorado con una banda de tolerancia estrecha. Su tolerancia dimensional es del nivel P4, mientras que la precisión del descentramiento rotacional se actualiza al nivel de precisión ultra-P2. Tiene una vibración más baja y una mayor precisión de posicionamiento repetido que los rodamientos P4 ordinarios, lo que puede mantener una estabilidad de precisión a nivel de micrones-bajo un funcionamiento con cargas pesadas- a largo plazo, lo que es adecuado para escenarios de procesamiento de precisión de alto-.

P3: ¿Se puede utilizar este rodamiento para procesamiento de desbaste pesado?

R3: Admite semiacabado-de carga media-pesada y acabado de alta-precisión, peroNo se recomiendan-maltratos violentos y violentos a largo plazo con fuertes impactos.. Aunque tiene una alta rigidez,-la carga de impacto extrema a largo plazo provocará una concentración de tensión en la pista de rodadura, lo que dará como resultado una atenuación de precisión y una vida útil más corta.

P4: ¿Qué método de lubricación es más adecuado para este rodamiento?

A4: Está optimizado paralubricación de precisión con aceite-airey lubricación por niebla de aceite. La estructura interna abierta de gran-tamaño garantiza una circulación suave del lubricante y una rápida disipación del calor, evita la acumulación de calor en condiciones de funcionamiento con cargas pesadas-a largo plazo-y mantiene una precisión dinámica estable de husillos grandes.

P5: ¿A qué tipo de fabricantes y equipos está dirigido este modelo?

R5: Es principalmente para-fabricantes de husillos de alta gama dedicados agrandes centros de mecanizado, rectificadoras-de servicio pesado, husillos eléctricos personalizados de alta-potencia. Es el rodamiento preferido para equipos de procesamiento de precisión de gran tamaño que requieren rigidez de carga pesada-, precisión ultra-alta y adaptación de ensamblaje flexible.
